Brandschutz für Stahl

Brandschutz für Stahl umfasst bauliche und technische Maßnahmen, die verhindern, dass tragende Stahlbauteile im Brandfall zu schnell ihre Tragfähigkeit verlieren. Dazu zählen insbesondere Brandschutzbeschichtungen, Brandschutzbekleidungen, konstruktive Maßnahmen und projektbezogene Brandschutznachweise.

Das Wichtigste auf einen Blick

• Stahl brennt nicht, verliert bei Hitze jedoch schnell seine Tragfähigkeit.
• Bereits ab etwa 500 °C nimmt die Stabilität von Stahlkonstruktionen deutlich ab.
• Tragende Stahlbauteile müssen je nach Gebäudeanforderung geschützt werden.
• Häufig kommen intumeszierende Brandschutzbeschichtungen oder Brandschutzbekleidungen zum Einsatz.
• Die Anforderungen ergeben sich aus Bauordnung, Brandschutzkonzept, Statik und geltenden Normen.
• Im Industrie- und Gewerbebau werden häufig Feuerwiderstandsklassen wie R60 oder R90 gefordert.

Warum ist Brandschutz bei Stahl notwendig?

Stahl besitzt eine hohe Tragfähigkeit und ermöglicht schlanke, wirtschaftliche Konstruktionen. Gleichzeitig leitet das Material Wärme sehr schnell weiter. Im Brandfall erwärmen sich Stahlprofile daher innerhalb kurzer Zeit auf kritische Temperaturen.
Steigt die Temperatur des Bauteils, verändert sich die Materialstruktur des Stahls. Die Tragfähigkeit nimmt ab, Bauteile beginnen sich zu verformen und tragende Konstruktionen können instabil werden. Ohne geeignete Brandschutzmaßnahmen kann ein Stahltragwerk seine statische Funktion deutlich schneller verlieren als massive Konstruktionen aus Beton oder Mauerwerk.

Besonders kritisch sind:

• tragende Stahlträger
• Stahlstützen
• Hallentragwerke
• Dachkonstruktionen
• Verbindungselemente
• sichtbare Stahlkonstruktionen

Die Geschwindigkeit der Erwärmung hängt unter anderem ab von:

• Bauteilgeometrie
• Profilfaktor bzw. U/A-Wert
• Querschnittsgröße
• Brandbeanspruchung
• Raumtemperatur
• vorhandenen Brandschutzmaßnahmen

Ziele des Brandschutzes im Stahlbau

Brandschutzmaßnahmen im Stahlbau verfolgen mehrere zentrale Ziele:

• Erhalt der Tragfähigkeit tragender Bauteile
• Verlängerung des Feuerwiderstands
• Schutz von Personen und Fluchtwegen
• Einhaltung gesetzlicher Vorgaben
• Vermeidung von Gebäudeschäden und Produktionsausfällen

Je nach Nutzung und Gebäudeklasse gelten unterschiedliche Anforderungen an den Feuerwiderstand von Stahlkonstruktionen.

Wie verhält sich Stahl im Brandfall?

Bereits ab etwa 500 °C sinkt die Tragfähigkeit von Stahlbauteilen deutlich. Ohne Brandschutzmaßnahmen können sich Stahlträger und Stahlprofile innerhalb kurzer Zeit verformen oder versagen.

Besonders problematisch ist die hohe Wärmeleitfähigkeit des Materials. Dadurch erwärmen sich Stahlbauteile deutlich schneller als massive Baustoffe.

Wie schnell sich ein Stahlbauteil erhitzt, hängt maßgeblich vom sogenannten U/A-Wert ab. Dieser beschreibt das Verhältnis zwischen der brandbeanspruchten Oberfläche und der Querschnittsfläche eines Stahlprofils. Je höher der U/A-Wert, desto schneller steigt die Bauteiltemperatur im Brandfall.

Welche Feuerwiderstandsklassen gibt es?

Feuerwiderstandsklassen definieren, wie lange ein Bauteil seine Funktion im Brandfall aufrechterhalten muss. Im Stahlbau ist dafür die europäische R-Klassifizierung maßgeblich. Das „R“ steht für die Tragfähigkeit tragender Bauteile im Brandfall.

In der Praxis werden häufig folgende Feuerwiderstandsklassen gefordert:

Die Anforderungen ergeben sich aus:

• Landesbauordnungen
• Gebäudeklassen
• Nutzungskonzepten
• Brandschutzgutachten
• Flucht- und Rettungswegen

Im Industrie- und Hallenbau wird häufig eine Feuerwiderstandsklasse von R90 gefordert.

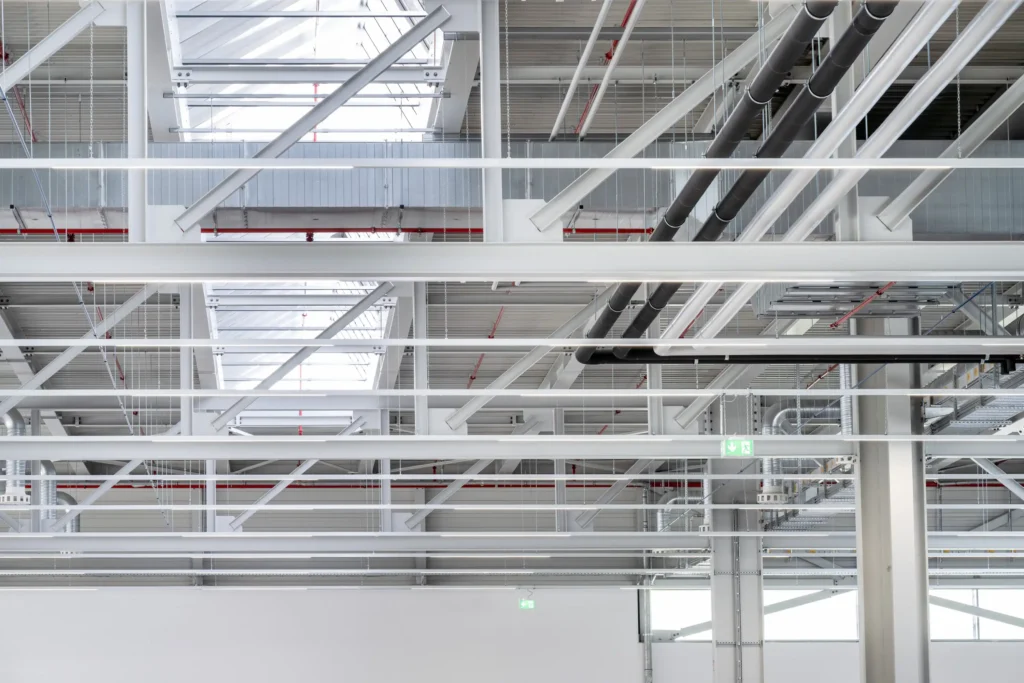

Brandschutz für Stahlträger: Welche Lösungen gibt es?

Für den Brandschutz von Stahlträgern und Stahlkonstruktionen stehen unterschiedliche Systeme zur Verfügung. Welche Lösung eingesetzt wird, hängt von der geforderten Feuerwiderstandsklasse, der Bauteilgeometrie, architektonischen Vorgaben und den wirtschaftlichen Anforderungen ab.

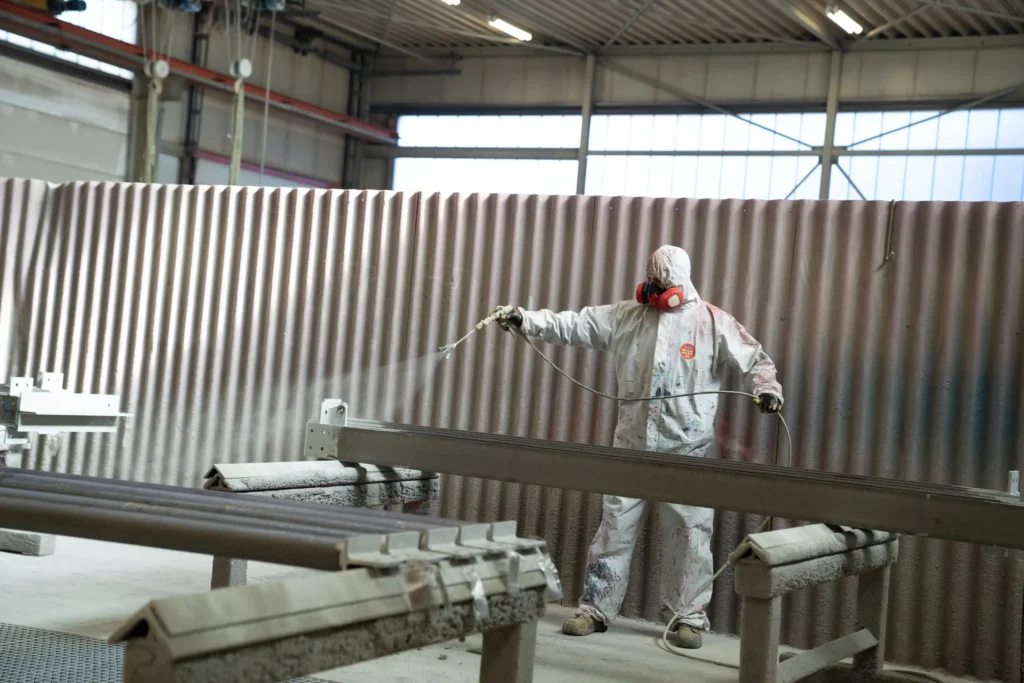

Brandschutzbeschichtung

Eine Brandschutzbeschichtung schützt Stahlbauteile durch eine intumeszierende Beschichtung, auch Dämmschichtbildner genannt. Diese spezielle Beschichtung schäumt im Brandfall auf und bildet eine wärmedämmende Schutzschicht um das Stahlprofil.

Dadurch wird die Erwärmung des Stahls verzögert und die geforderte Feuerwiderstandsdauer erreicht. Vorteile einer Brandschutzbeschichtung:

• sichtbare Stahloptik bleibt erhalten
• geringer Platzbedarf
• ideal für architektonisch anspruchsvolle Konstruktionen
• flexible Anpassung an verschiedene Feuerwiderstandsklassen
• geeignet für komplexe Stahlgeometrien

Brandschutzbeschichtungen kommen häufig bei sichtbaren Stahlträgern, Sonderkonstruktionen, Industriehallen oder repräsentativen Gebäuden zum Einsatz.

Brandschutzbekleidung

Bei einer Brandschutzbekleidung werden Stahlträger mit Brandschutzplatten oder Bekleidungssystemen ummantelt. Diese Systeme verhindern eine schnelle Erwärmung der Konstruktion und ermöglichen hohe Feuerwiderstandsklassen.

Brandschutzbekleidungen eignen sich besonders für:

• technische Bereiche
• Installationszonen
• Industrieanlagen
• stark beanspruchte Konstruktionen
• hohe Feuerwiderstandsklassen

Vorteile der Brandschutzbekleidung:

• robuste Schutzwirkung
• hohe Widerstandsfähigkeit
• wirtschaftliche Umsetzung bei großen Projekten
• zuverlässige Erfüllung hoher Brandschutzanforderungen

In vielen Projekten werden Brandschutzbeschichtungen und Brandschutzbekleidungen miteinander kombiniert.

Welche Faktoren beeinflussen den Brandschutz von Stahl?

Die Anforderungen an den Brandschutz von Stahlkonstruktionen hängen von mehreren technischen Faktoren ab.

Dazu gehören:

• U/A-Wert des Stahlprofils
• kritische Stahltemperatur
• Bauteilgeometrie
• offene oder geschlossene Profile
• geforderte Feuerwiderstandsklasse
• Nutzung des Gebäudes
• Innen- oder Außenbereich
• Korrosionsschutzanforderungen

Besonders wichtig ist die kritische Stahltemperatur. Sie beschreibt die Temperatur, bei der ein Stahlbauteil seine erforderliche Tragfähigkeit nicht mehr sicher aufrechterhalten kann.

Auf Basis dieser Werte werden unter anderem notwendige Schichtdicken von Brandschutzbeschichtungen berechnet.

Brandschutz im Industrie- und Gewerbebau

Bei Industrie- und Gewerbebauten ist Brandschutz selten eine isolierte Einzelleistung. Entscheidend ist das Zusammenspiel aus Stahlbau, Planung, Ausführung und angrenzenden Gewerken. Krähe + Wöhr kann hier insbesondere bei komplexen Stahlbauprojekten Schnittstellen bündeln und brandschutzrelevante Anforderungen frühzeitig in die Projektabwicklung integrieren.

Brandschutzanforderungen im Stahlbau

Der Brandschutz im Stahlbau unterliegt klaren technischen und baurechtlichen Vorgaben. Grundlage sind unter anderem Landesbauverordnungen, DIN-Normen, europäische Richtlinien und objektbezogene Brandschutzkonzepte.

Zu den wichtigsten Normen und Regelwerken im Stahlbau gehören:

• DIN EN 1993-1-2 (Eurocode 3): Regelt die Bemessung und das Brandverhalten von Stahltragwerken im Brandfall. Die Norm definiert unter anderem Anforderungen an Tragfähigkeit, Temperaturbeanspruchung und Feuerwiderstand.
• DIN EN 13501: Europäische Norm zur Klassifizierung des Brandverhaltens von Baustoffen und Bauteilen. Hier werden beispielsweise Feuerwiderstandsklassen wie F30, F60 oder F90 definiert.
• DIN 4102: Nationale Norm zum Brandverhalten von Baustoffen und Bauteilen. Sie ergänzt in vielen Bereichen die europäischen Regelwerke und ist weiterhin in zahlreichen Bauprojekten relevant.

Welche Vorteile bieten professionelle Brandschutzlösungen?

Professionelle Brandschutzlösungen sorgen nicht nur für die Einhaltung gesetzlicher Vorgaben, sondern erhöhen auch die Sicherheit und Betriebssicherheit von Gebäuden und Anlagen.

Wichtige Vorteile:

• längerer Feuerwiderstand tragender Bauteile
• höhere Sicherheit für Personen und Sachwerte
• Schutz komplexer Stahlkonstruktionen
• bessere Planbarkeit im Genehmigungsprozess
• geringeres Risiko von Produktionsausfällen
• langfristiger Werterhalt der Immobilie

Darüber hinaus lassen sich moderne Brandschutzsysteme gezielt an architektonische und technische Anforderungen anpassen.

Brandschutz im Stahlbau mit Krähe + Wöhr

Im Stahlbau erfordert Brandschutz eine präzise Abstimmung zwischen Planung, Fertigung und Ausführung. Gerade bei komplexen Projekten sind durchgängige Prozesse und koordinierte Gewerke entscheidend.

Krähe + Wöhr verbindet Stahlbaukompetenz mit umfassender Erfahrung im Bereich raumabschließender Gewerke und technischer Gesamtlösungen. Dadurch lassen sich Schnittstellen reduzieren und Projekte effizient koordinieren.

Zum Leistungsspektrum gehören unter anderem:

• Hallenbau für Industrie und Gewerbe
• Einkaufs- und Freizeitgebäude
• Maßgeschneiderte Sonderkonstruktionen aus Stahl
• brandschutzrelevante Gewerke
• projektbezogene Gesamtabwicklung

Durch die Zertifizierung nach DIN EN 1090 bis EXC 4 können auch anspruchsvolle Stahlbauprojekte normgerecht umgesetzt werden.

FAQ zum Brandschutz von Stahl

Warum benötigt Stahl Brandschutz?

Stahl verliert bei hohen Temperaturen schnell seine Tragfähigkeit. Brandschutzmaßnahmen verlängern den Feuerwiderstand und schützen tragende Bauteile im Brandfall.

Ab welcher Temperatur verliert Stahl seine Tragfähigkeit?

Bereits ab etwa 500 °C nimmt die Tragfähigkeit von Stahl deutlich ab. Ohne Schutzmaßnahmen können sich Stahlbauteile verformen oder versagen.

Wann ist eine Brandschutzbeschichtung besser als eine Bekleidung?

Eine Brandschutzbeschichtung eignet sich besonders dann, wenn die Stahlkonstruktion sichtbar bleiben soll oder eine schlanke, hochwertige Optik gewünscht ist.

Was ist der Unterschied zwischen R90 und F90?

F90 ist die nationale Bezeichnung nach DIN 4102. R90 bezeichnet die europäische Klassifizierung tragender Bauteile nach DIN EN 13501. Beide stehen für einen Feuerwiderstand von 90 Minuten.

Welche Feuerwiderstandsklasse wird im Stahlbau häufig verwendet?

Im Industrie- und Gewerbebau wird häufig die Feuerwiderstandsklasse F90 gefordert. Die genauen Anforderungen hängen jedoch vom Gebäude und der Nutzung ab.

Was bedeutet der U/A-Wert bei Stahlträgern?

Der U/A-Wert beschreibt das Verhältnis zwischen der brandbeanspruchten Oberfläche eines Stahlbauteils und seiner Querschnittsfläche. Je höher der Wert, desto schneller erwärmt sich das Bauteil im Brandfall.

Welche Brandschutzlösung eignet sich für Stahlträger?

Die passende Lösung hängt von der geforderten Feuerwiderstandsklasse, der Nutzung des Gebäudes, der Bauteilgeometrie und den architektonischen Anforderungen ab. Häufig kommen Brandschutzbeschichtungen oder Brandschutzbekleidungen zum Einsatz.

Welche Normen gelten für den Brandschutz im Stahlbau?

Zu den wichtigsten Normen gehören DIN EN 1993-1-2 (Eurocode 3), DIN EN 13501, DIN EN 13381 und DIN 4102.

Wo wird Brandschutz für Stahl besonders häufig eingesetzt?

Brandschutzmaßnahmen für Stahl kommen vor allem in Industriehallen, Produktionsgebäuden, Logistikzentren, Parkhäusern und Sonderbauten zum Einsatz.
